目   錄

結   果

備   注

化學性質

活性

ROL-0 = J-STD分類

IPC J-STD-004

銅鏡測試

通過

IPC J-STD-004

銅板腐蝕測試

通過（沒有腐蝕跡象）

IPC J-STD-004

Bono 腐蝕測試

通過(7.45%)

15 天@85%RH, 20V

電性能

SIR (IPC 7 天@ 85° C/85% RH)

通過, > 1.8x 1012 ohms

IPC J-STD-004                           {通過 = 1 x   1.0x 1012ohm min}

SIR (Bellcore 96 小時 @35°C/85% RH)

通過, > 8.5x 1012ohms

Bellcore GR78-CORE                         {通過 = 1.0x 1012ohm min}

電遷移   (Bellcore 96 小時 @65°C/85° RH 500 小時)

通過,初始 = 5.6 x 1010 ohms

終止 =1.0x 1012ohms

Bellcore GR78-CORE                         {通過= 終止 > 初始/10}

物理特性

顏色

殘留物無色，透明

SnAgCu 合金                                 #3或4 號錫粉 粒度呈球狀

粘力對濕度(8 小時)

通過， 在大於 24 小時 25%-75%的

相對濕度， 變化小於 1g/mm2

IPC J-STD-005

通過， 當存放在 25±2oC 和 50±10%的

相對濕度中， 變化小於 10%

JIS Z3284 附件 9

粘度

160±30 pas

Malcom 螺旋粘度測試儀;                              J-STD-005

耐幹性

10小時

常溫下：溫度：25±2℃,                           濕度：45%～65%

5小時

80℃恒溫回流

錫球

接受

IPC J-STD-005

通過 1 類, 1 小時通過, 72 小時通過

DIN 標準 32 513, 4.4

印刷壽命

> 8 小時

@ 50%RH, 74°F (23oC)

擴展性

通過

JIS-Z-3197: 1999 8.3.1.1

助焊劑粘性測試

通過：95%以上

DIN 32513 Talc 測試

拉力強度

通過,不小於6350PSI

剪切力

通過,不小於4540PSI

坍塌

IPC J-STD-005(10 min 150°C)

通過

DIN 標準 32 513, 5.3

通過

JIS-Z-3284-1994 附件 8

儲存－處理

印刷

回流(見回溫曲線圖)

清洗

1,冷藏以保證穩定性 @41-50

絲網:推薦使用鐳射切割絲

環境: 潔淨乾燥的空氣或氮氣環境。

KC188A 殘留物

   °F(5-10°C)

  網或電鑄絲網0.004”

曲線   (96.5%Sn/3.0%Ag/0.5%Cu):

回流後留在電路板上。

2,冷藏條件下保質期為六個月

  (0.125mm) 或 0.006”

⑴升溫預熱區：2～4min內溫度升至

如需清洗， 推薦使用

3,焊錫膏能在室溫下 25 oC 存

  (0.15mm)厚，用於

170℃假如回流焊爐溫度允許，可加

KC   FD-708 清洗劑

   放 2 個星期

  0.016” or 0.020”

快升溫速率，效果更理想。

4,將焊錫膏回溫至室溫大約需

  (0.4 or 0.5 mm) 間距

⑵回流區： 合金熔化，開始流動進行

  要 4 小時。焊錫膏在使用前

刮刀:   金屬(推薦)

焊接，最高溫度235～249℃，時間為

應達到 66oF (19oC) 。用溫

壓力:   0.9-2.0 lbs/inch

1～4min；某些散熱模組焊接溶劑易

  度計確認焊錫膏已經達到

刮刀長度(0.16-0.34 kg/cm)

揮發，可適當延長時間

  66oF (19oC 或更高)。印刷時

速度: 1 to 8 inches (25mm

⑶冷卻區：冷卻速度受模組機種和散熱

  溫度可達到 84oF (29oC).

to200 mm) 每秒.

條件影響較大，建議進行強製冷卻，冷

4,不要將絲網上用過的焊錫膏

滾動直徑: 直徑 1.5-2.0 cm ，

卻時需減少震動。

   與罐中的焊錫膏混合。這會

焊錫膏達到直徑 0.4”

⑷建議：不同的模組對合金潤濕性、

   影響未使用的焊錫膏的流變

(1 cm)時添加。最大滾動直徑

合金融化狀態的流動性及殘留松香的要

  性。

由刮刀決定。

求不同，針對具體的模組類型設定與

5,這些是初始推薦，所有工藝

直印式印刷頭：通過 MPM 2000

其類型相適應的溫度曲線可取得更好的

  設置應單獨推敲。

和 DEK Proflow印刷相容測試

焊接效果和焊接外觀。

●推薦環境參數：溫度：25±2℃,

濕度：45%～65%

注意事項

不要把錫膏儲存在0℃以下，這樣會影響錫膏的流變性能。

針筒包裝冷藏可以平放，但頭部直朝下更佳。少量分層不影響焊接效果。

項目

規格

熔點

217℃

合金密度

7.37g/cm3

硬度

14HB

熱導率

50J/M.S.K

拉伸強度

44Mpa

延伸率

23%

導電率

13.94% of IACS

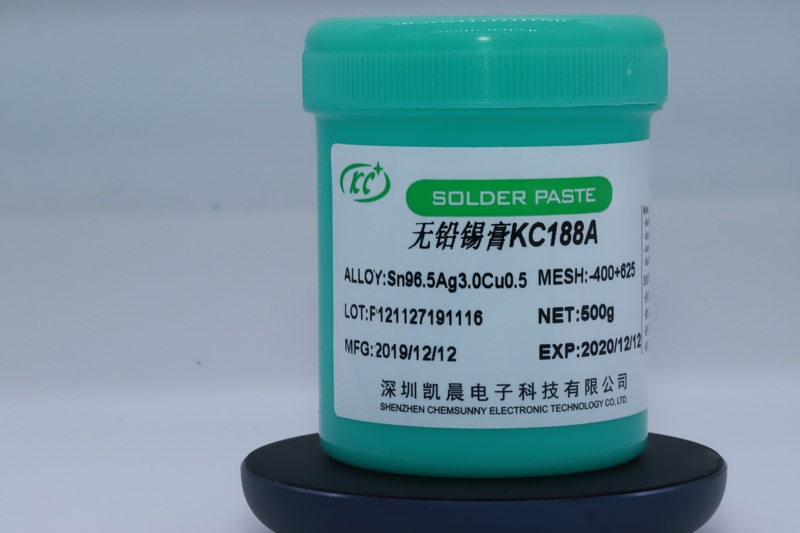

產品名稱：無鉛焊錫膏

產品編號：KC188A

地    址：深圳市光明新区公明街道将石社区南环大道50号D栋

緊急聯絡電話或傳真電話：13825785997

吸入：如果症狀較輕.則立即將人員轉移到有新鮮空氣的地方;如果症狀持續,立即送往醫院.

皮膚接觸：異丙醇或肥皂清洗，並且避免吸入揮發之氣體。

眼睛接觸：濺入熔融狀態的產品:立即用低壓水沖洗眼睛,立即送醫院治療

濺入常溫狀態的產品:大量用清水清洗20分鐘，再送醫院治療

食入：喝1-2杯鮮奶，再送醫院治療

最重要症狀及危害效應：引起肺、腎、神經系統及血液組織疾病。

對急救人員之防護：保持通風，清洗乾淨接觸到助焊膏的部位

對醫師之提示：主治醫生多參考產品標籤及產品的MSDS

閃火點：＞300℃

適用滅火劑：二氧化碳或化學乾粉滅火器

滅火設備：建議穿防護衣以及帶上自含呼吸器的全面保護的面罩。

通常的處置程式：將洩露的錫膏鏟到適當的容器內,然後用IPA或清潔水清洗洩露區域。

注意事項：不要長期處於產品的煙霧中或避免皮膚的長期接觸;每次使用後要洗手並將指甲中殘留的錫膏清洗乾淨。

處置：遠離明火儲存與使用，存放時保持容器密閉和垂直放置，以免產品漏出。

儲存：嚴禁煙火，請儲存於陰涼通風良好處。

工程控制：必需在密閉通風系統內使用，保持良好通風。

控制參數：八小時日時量平均容許濃度/短時間良平均容許濃度/最高容許濃度:500ppm/100ppm/2000ppm

個人防護設備：

呼吸防護:在良好的通風環境下操作,如果通風不好,不能將有效的將回流焊煙霧排走,則需要帶NIOSH/MSHA確認的呼吸器；手部防護:防護化學品的橡膠手套；眼睛防護:防護面罩,帶有護罩或有化學品飛濺護目鏡的眼鏡.當操作熔融材料時,最好帶防護面罩；皮膚及身體防護:工作服。

衛生措施:使用中不宜進食,飲食前需漱洗

其他注意事項:在緊鄰工作區,應設有洗浴設施

物質狀態：膏狀物

顏色；金屬灰色

沸點/沸點範圍：＞200℃   (助焊劑部分))

熔點:217℃(423°F)到221℃(430°F)   (合金部分)

蒸汽壓：不確定

蒸汽密度：不確定

密度：4.1～4.4（水=1.0）

溶解度：部分溶解

穩定性:在通常的應用或儲存環境下,性質穩定.

聚合反應:在通常的應用或儲存環境下,不會發生聚合反應.

應避免之狀態：高溫

應避免之物質：水、酸、堿

危害分解物：產生少許一氧化碳、二氧化碳有毒氣體。

急毒性：無

局部效應：皮膚輕微癢

致敏感性：無

慢毒性或長期毒性：無

特殊效應：無

通常注釋：本產品不涉及生物毒害學及生物降解能力資訊

廢棄處置方法：應遵守所有環保法律規定，建議處理或棄置物之前，聯絡符合規定之廢棄物處理公司.

國內運送規定：密封儲存運輸

特殊運送方法及注意事項：DOT(運輸主管部門)無要求

適用法規：按照國家、省或當地法規
